为何硅通孔金属化正成为真正的瓶颈，以及薄膜创新必须解决的下一个问题

　　先进封装正进入系统性能的关键路径。随着 AI 和 HPC 模块推动更高的 I/O 密度和更严苛的功率预算，互连架构的重要性已不亚于硅芯片本身。TSV 已成为 2.5D 和 3D 集成中成熟的核心技术。与此同时，随着玻璃转接板和玻璃基板为射频性能、尺寸稳定性及大尺寸可扩展性开辟新路径，TGV 也正受到越来越多的关注。

　　在 TSV 和 TGV 的发展过程中，最严峻的障碍通常不在于通孔形成本身。更棘手的问题在于，如何在高深宽比条件下实现预期的金属化。阻挡层、粘附层和种子层必须在侧壁和通孔底部保持连续且牢固。一旦无法做到这一点，电镀层就会变得不稳定，可靠性余量收窄，工艺流程中不得不加入昂贵的修复工序。

　　为何 TSV 与 TGV 现在发展更快

　　TSV 已臻成熟，仍在持续扩展

　　TSV 支撑的 2.5D 和 3D 集成已在追求性能的膜层和高密度模块中得到验证。目前，在生产项目中，尚无能直接替代 TSV 并具备同等密度、成熟度和集成灵活性的方案。

　　TGV正从可行性研究迈向规模化应用

　　玻璃转接板和玻璃基板因其射频性能、尺寸稳定性以及走向大尺寸制造的潜力而备受关注。TGV 越来越多地被评估为一种可扩展的基板选项，适用于关注信号完整性和面板级经济性的异构集成。

　　对产业界的实践启示

　　TSV 和 TGV 已不再是停留在路线图上的技术，而是正在进行的生产实践。通孔金属化的性能日益决定着产品获得认证所需的时间。

　　瓶颈在于高深宽比通孔内部的膜层沉积

　　在高深宽比条件下，步骤 2 导致了绝大多数严重故障。

　　- 典型几何尺寸参考 -

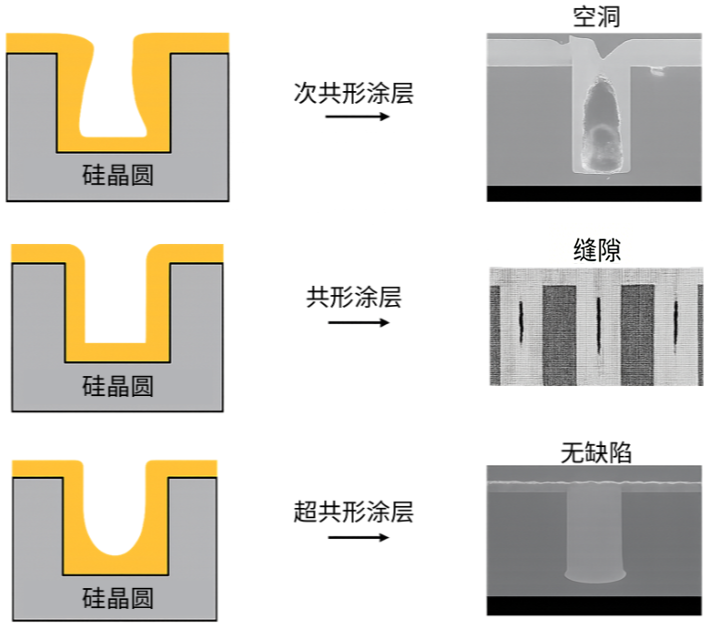

　　当深宽比超过 5:1 并逼近 10:1 及以上时，薄膜必须沿整个通孔轮廓保持连续。任何薄弱点都将在后续工序中被放大。

　　当覆盖不佳时工程师常遇到的问题

　　因种子层连续性不均导致的空洞、接缝和开路

　　阻挡层不连续带来的扩散风险及长期性能漂移

　　在氧化物或惰性玻璃表面因粘附性差导致的剥落和分层

　　热循环下由应力引发的开裂、翘曲和疲劳

　　额外的修复工序，导致周期延长、缺陷风险增加

　　TSV 和 TGV 金属化的理想标准

　　成功的必要条件：

　　覆盖度与连续性

　　侧壁和通孔底部的覆盖必须连续，且在最薄弱的区域具有足够的厚度实现电镀。

　　在挑战性表面的附着力

　　TSV 常涉及表面光滑的氧化物衬里硅，附着力可能难以保证。

　　TGV 常涉及表面光滑的惰性玻璃，膜层的成核与界面结合问题通常是首要的失效点。

　　低热预算兼容性

　　许多工艺流程要求低温沉积，以保护器件结构、集成材料及后续工艺窗口。

　　薄膜完整性

　　低缺陷率、应力可控、稳定的界面以及与电镀工艺的兼容性，必须在可靠性测试和操作过程中保持稳定。

　　在 TSV 和 TGV 中，通孔底部 保形的阻挡层/粘附层以及连续的种子层，是实现无空洞电镀和实现可靠性的最关键因素。

　　为何传统方法在高深宽比下难以为继

　　标准 PVD 溅射

　　速度快、集成广泛，但主要为视线沉积。在高深宽比下，顶部接收的沉积通量远多于侧壁和底部，导致覆盖均匀性差。

　　化学镀修复工序

　　可改善对深孔内部的覆盖，但引入了湿化学工艺、增加了污染控制负担和额外的工艺步骤。

　　原子层沉积

　　具有极佳的保形性和针孔控制能力，但低沉积量（尤其是需要较厚导电层时）通常是限制因素。

　　混合多步流程

　　PVD、化学镀和 ALD 互相结合可以弥补各自缺陷，但这增加了工艺复杂性、周期、造成成本居高不下，且会引入更多的膜层缺陷不良。

　　简单结论

　　业界仍在寻找能够兼顾在高深宽比下具备保形性、量产可行性和稳定可靠性的实用方案。

　　纳峰科技的 TSV 和 TGV 沉积解决方案

　　纳峰科技围绕薄膜结构，针对 TSV 和 TGV 提供量产可行的支持方案，旨在解决根本的失效模式：覆盖连续性、附着力、薄膜致密性、应力失配以及低热预算等。

　　FCVA 技术：通过电离化的等离子体控制实现保形性

　　- 核心概念 -

　　FCVA 产生高度电离的金属等离子体。电离后的离子可通过电磁控制其行走路径，从而改善对高深宽比形状基片的覆盖。高能离子的相互作用还有助于界面活化以增强界面结合力，同时得到非常致密的膜层。

　　- 内部验证成果 -

　　（来自 NTI-NTU 集团合作实验室）

　　在高深宽比特征中实现近 100% 的保形性

　　已证明在深宽比超过 10:1 时的保形能力

　　归功于高能离子相互作用，在光滑氧化物和玻璃表面形成机械互锁，从而实现卓越的附着力

　　薄膜致密、缺陷少，适合用作阻挡层

　　低温沉积，典型的工艺沉积温度低于 100°C

　　能够沉积金属、合金及碳薄膜（包括 ta-C 和 DLC），性能可调

　　- 实践意义 -

　　TSV： 改善底部连续性，保证电镀工序稳定，降低空洞风险。

　　TGV：增强在惰性玻璃表面的附着力，减少热循环和操作过程中的膜层剥落风险。

　　先进 PVD 工艺工程

　　纳峰科技同时致力于开发专注于改善台阶状产品上薄膜覆盖率和完整性的 PVD 配方与工艺条件，控制应力并进行膜层设计，以兼容后续电镀工序。旨在提高量产可行的高表面覆盖率，同时保留 PVD 较其他低速率的保形沉积工艺的产能优势。

　　DLC 与 ta-C 功能薄膜

　　根据电气要求和集成限制，碳基薄膜被探索用于阻挡层增强、应力释放和提升可靠性，这些方案要视具体应用而进行不同的设计验证。

　　研发转化能力：纳峰科技的 ATRC 与 NTI-NTU 企业实验室

　　TSV 已是在实际生产中的应用，而TGV 正快速迈向规模化。在这两个背景下，推进最快的项目往往是那些能够实现稳定的基片金属化的项目，确保其具有覆盖率高、附着力强、应力可控和低温兼容的特性。

　　一旦阻挡层/粘附层和种子层保证了连续性，整个制程的其余部分将更容易实现产业化。良率提升更快，可靠性认证路径也会更清晰，对修复的需求也随之减少。

　　纳峰科技的工作正是围绕这一问题展开，通过已被验证的 FCVA 技术和先进 PVD 开发（由 ATRC 及 NTI-NTU 集团实验室合作），提供切实可行的解决方案。我们欢迎与基板制造商、OSAT 以及封装团队合作，共同应对高深宽比产品金属化的挑战，缩短工艺窗口的验证时间。
